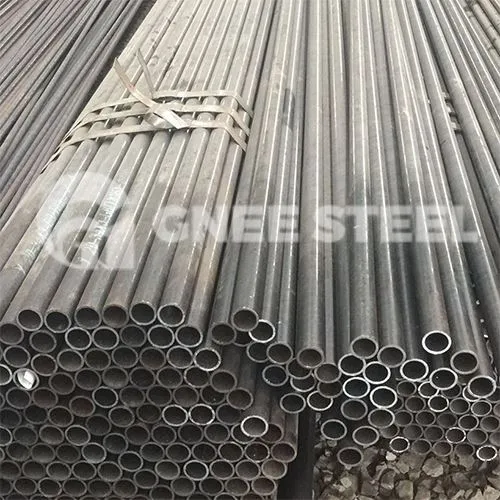

ASME SA335 / ASTM A335 Deskripsi Pipa Baja Alloy

ASME SA335 / ASTM A335, Chrome - Moly Pipe adalah paduan feritik yang mulus - pipa baja yang diproduksi dalam ketebalan dinding nominal atau minimum untuk layanan suhu tinggi. Pipa yang dipesan dengan spesifikasi ini harus cocok untuk pembengkokan, flanging, operasi pembentukan serupa dan untuk pengelasan fusi.

ASTM A335 Pipes Perlakuan Panas:
Pipa baja A335 dari nilai harus dipanaskan kembali dan dilengkapi dalam - yang dianil, anil isotermal, atau kondisi yang dinormalisasi dan temper. Jika dilengkapi dalam kondisi yang dinormalisasi dan tempered, suhu tempering minimum untuk kelas P5, P5B, P9, P21, dan P22 harus 675 derajat, suhu tempering minimum untuk kelas P1, P2, P11, P12, dan P 15 harus 650 derajat.

Disarankan bahwa suhu untuk temper harus setidaknya 50 derajat di atas suhu layanan yang dimaksud; Akibatnya, pembeli harus memberi tahu produsen jika suhu layanan lebih dari 600 derajat.

Pipa Kelas P1, P2, dan P12, baik hot - jadi atau dingin - ditarik, dapat diberikan perlakuan panas akhir pada 650 derajat hingga 705 derajat, bukan perlakuan panas. Semua pipa kelas P5C harus diberikan perlakuan panas akhir dalam kisaran dari 715 derajat hingga 745 derajat. Kelas P92 dan P911 harus dinormalisasi pada minimum 1040 derajat dan dimatikan pada minimum 730 derajat sebagai perlakuan panas akhir. Kelas P122 harus dinormalisasi pada minimum 1040 derajat, dan dimatikan pada minimum 730 derajat sebagai perlakuan panas akhir. Kelas P23 harus dinormalisasi pada minimum 1040 derajat dengan pendinginan udara atau pendinginan yang dipercepat dan dimatikan pada minimum 730 derajat sebagai perlakuan panas akhir.

Standar: ASTM A335

Kelas: P1, P2, P5, P9, P11, P91, P92

OD: 10.3-660mm

WT: 1.6-60mm

Panjang: 5.8m-12m atau legth acak

Teknis: pendinginan & tempering

Aplikasi: Pembangkit listrik tenaga kebakaran gas, pembangkit listrik tenaga api, header dan saluran uap, pipa air umpan, superheater, dan pemanas.

ASME SA335 / ASTM A335 Spesifikasi Standar

ASME SA335 / ASTM A335 Chrome - Komposisi Kimia Moly Pipes Moly

Jenis baja paduan yang ditutupi oleh spesifikasi ASTM A335 - ASME SA335 dirancang dengan awalan "P", dari P5 ke P92. Kelas P11/P22 dan P91/92 biasanya ditemukan di pembangkit listrik, sedangkan kelas P5 dan P9 lebih umum untuk aplikasi dalam industri petrokimia. Kelas P9 dan P91 ada dalam daftar, semakin mahal (pipa P91 mulus mungkin berharga sekitar 5 € per kg.).

ASTM A335 Rendah - baja paduan (Nilai)	Uns setara	C Kurang dari atau sama dengan	M N	P kurang dari atau sama dengan	S Kurang dari atau sama dengan	Si kurang dari atau sama dengan	Cr	Mo
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 Alloy feritik mulus - Properti mekanik pipa baja

A335 Low - Pipa paduan	Nomor uns	Kekuatan Yield KSI	Kekuatan Tarik KSI	Perpanjangan %	Rockwell	Brinell
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 Max
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Max
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Persyaratan pengujian

Transverse/Longitudinal: Ketegangan dan perataan, kekerasan, tes tikungan - untuk bahan yang telah panas - dirawat dalam tungku batch, tes ini harus dilakukan pada 5% pipa dari setiap nomor lot panas. Untuk lot yang lebih kecil, satu pipa minimal harus diuji

ASTM A335 Gr. P91 akan mengalami kekerasan 250 HB / 265 HV (25 HRC)

Pengujian Hidro: Harus diterapkan pada setiap panjang pipa

Non - uji listrik destruktif adalah opsional

Diameter toleransi

Pipa A335	Lebih	Di bawah
NPS [DN]	di dalam.	mm	di dalam.	mm
1/8 ke 1 1/2/dn 6 hingga 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Over 1 1 / 2 hingga 4 / dn 40 hingga 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Lebih dari 4 hingga 8 / dn 100 hingga 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Lebih dari 8 hingga 12 / dn 200 hingga 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Lebih dari 12 /> DN 300	+/- 1% dari diameter luar yang ditentukan

Ketebalan dinding

Toleransi dalam WT, dalam %, dari yang ditentukan adalah:

1/8 ke 2 1/2 [6 hingga 65] termasuk, semua rasio t/d: lebih dari 20%, di bawah 12,5%

Di atas 2 1/2 [65], t/d

Di atas 2 1/2 [65], t/d> 5%: lebih dari 15%, di bawah 12,5%

t=Ketebalan dinding yang ditentukan; D=Diameter luar yang ditentukan)

Tabel referensi silang pipa paduan ASTM VS. EN Kelas

Pipa Moly Chrome: Werkstoff vs EN vs ASTM
Werkstoff /DIN	En	Astm
1.5415	16MO3	A335 Grade P1
1.7335	13CRMO4-5	A335 Grade P11, P12
1.7380	10CRMO9-10	A335 Grade P22
1.7362	X11crmo5	A335 Grade P5
		A335 Grade P9
1.4903	X10crmovnb9-1	A335 Grade P91
