Pipa baja karbon A106 Gr B
ASTM A106 Kelas B (A106 Gr.B) adalah apipa baja karbon mulusdirancang khusus untuk layanan-suhu dan-tekanan tinggi, banyak digunakan dalam perpipaan proses untuk industri minyak bumi, kimia, dan listrik.
Keunggulan teknis inti dari bahan ini terletak pada sifat mekaniknya yang kuat dan komposisi kimia yang ketat: bahan ini mempertahankan kekuatan tarik minimum sebesar415 MPa (60.000 psi)dan kekuatan luluh minimum sebesar240 MPa (35.000 psi), sedangkan kandungan silikon wajibLebih besar dari atau sama dengan 0,10%(melalui proses baja mati) memastikan peningkatan ketahanan oksidasi dan mulur pada suhu pengoperasian hingga427 derajat (800 derajat F).
Dalam hal presisi manufaktur, ini secara ketat mematuhi standar dimensi ASME B36.10M, yang menetapkan bahwa ketebalan dinding tidak boleh menyimpang lebih dari12.5%di bawah nilai nominal; selanjutnya setiap panjang pipa harus mengalami auji hidrostatikberdasarkan rumus P=2St/D(atau pengujian non-destruktif yang setara) untuk menjamin integritas struktural mutlak saat mengalirkan-uap bertekanan tinggi atau media yang mudah menguap.
Kisaran Pasokan GNEE
Standar:ASTM A106/A106M (Layanan Suhu-Tinggi); dapat mematuhi NACE MR0175/Layanan Asam berdasarkan permintaan.
Nilai: B
Kisaran OD:NPS 1/8" hingga NPS 48" (10,3 mm hingga 1219,2 mm)
Rentang WT:SCH 10 sampai SCH 160, SCH XXS; 1.24mm hingga 60mm (Ketebalan khusus tersedia)
Rentang Panjang:
SRL: 16 kaki - 22 kaki (4,8 m - 6.7 m)
DRL: Rata-rata minimum 35 kaki (10,7 m)
Panjang Tetap: 5,8m, 6,0m, 11,8m, 12,0m (20 kaki hingga 40 kaki)
Berakhir Prosesi:Ujung polos, Miring (30 derajat ±5 derajat), Berulir & Digandeng
Lapisan:Cat/Pernis hitam, Minyak-anti karat, FBE, 3PE/3PP, Lapisan epoksi, primer kaya Seng-, atau Berlapis/Berlapis CRA untuk aplikasi khusus.
Sifat Mekanik Pipa Mulus A106 gradeB
| Nilai | Kekuatan Hasil, min. (psi/MPa) | Kekuatan Tarik, min. (psi/MPa) |
| Kelas B | 35,000 / 240 | 60,000 / 415 |
Komposisi Kimia Pipa A106 GrB
| Elemen | Kelas B |
| Karbon (maks) | 0.30 |
| mangan | 0.29 - 1.06 |
| Fosfor (maks) | 0.035 |
| Belerang (maks) | 0.035 |
| Silikon (min) | 0.10 |
| Catatan |
Setara Pipa Baja A106
| Jenis Produk | Standar ASTM (AS) | Standar EN (UE) |
| Pipa Mulus | ASTM A106 Kelas B | EN 10216-2 P265GH |
| Pipa Mulus | ASTM A106 Kelas A | EN 10216-2 P235GH |

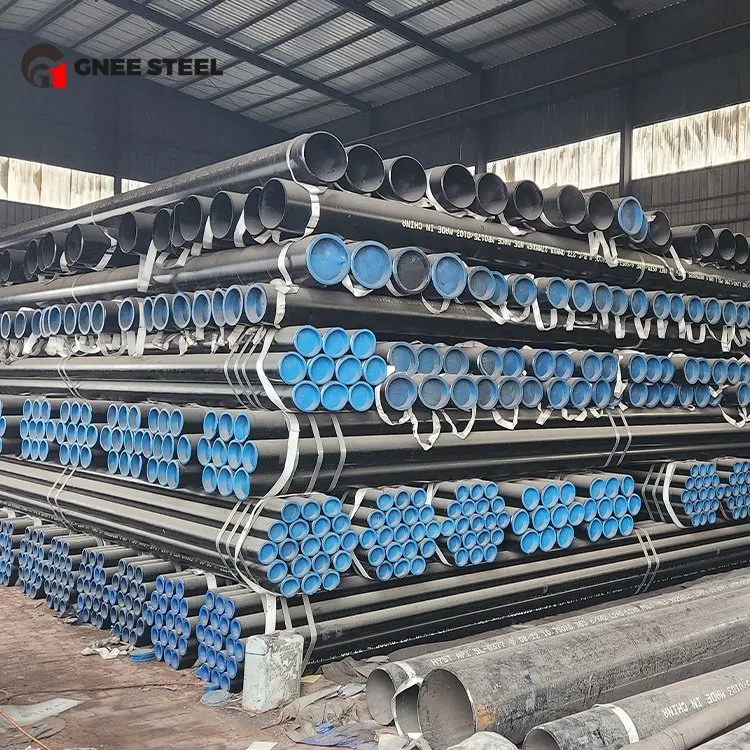

Stok Pipa Mulus ASTM A106 Grade B
Diameter Luar Pipa 106 Gr B
| Ukuran Pipa Nominal (NPS) | Lebih | Di bawah |
| inci [mm] | inci [mm] | inci [mm] |
| 1/8 hingga 1-1/2 [6 - 40] | 1/64 (0.015) [0,4 mm] | 1/64 (0.015) [0,4 mm] |
| Lebih dari 1-1/2 hingga 4 [40 - 100] | 1/32 (0.031) [0,8 mm] | 1/32 (0.031) [0,8 mm] |
| Lebih dari 4 hingga 8 [100 - 200] | 1/16 (0.062) [1,6mm] | 1/32 (0.031) [0,8 mm] |
| Lebih dari 8 hingga 18 tahun [200 - 450] | 3/32 (0.093) [2,4 mm] | 1/32 (0.031) [0,8 mm] |
| Di atas 18 hingga 26 tahun [450 - 650] | 1/8 (0.125) [3,2 mm] | 1/32 (0.031) [0,8 mm] |
| Lebih dari 26 hingga 34 [650 - 850] | 5/32 (0.156) [4,0 mm] | 1/32 (0.031) [0,8 mm] |
| Lebih dari 34 hingga 48 [850 - 1200] | 3/16 (0.187) [4,8mm] | 1/32 (0.031) [0,8 mm] |
Tabel Perbandingan: ASTM A106 Grade B vs. ASTM A53 Grade B
| Fitur | ASTM A106 Kelas B | ASTM A53 Kelas B |
| Tujuan Desain Utama | Dirancang khusus untuksuhu-tinggi dan-tekanan tinggimelayani. | Tujuan-umumperpipaan untuk air, gas, udara, dan-uap bertekanan rendah. |
| Proses Manufaktur | Hanya mulus. | Tersedia diMulus (Tipe S)atauDilas (ERW/Tipe E). |
| Kisaran Suhu | Performa luar biasa pada suhu hingga427 derajat (800 derajat F). | Ditujukan untuk aplikasi suhu biasa atau sedang. |
| Elemen Kimia Kunci | Silikon (Si) Lebih besar dari atau sama dengan 0,10%(Persyaratan wajib). | Tidak ada persyaratan wajib untuk konten Silikon (Si). |
| Proses Pembuatan Baja | Baja yang Dibunuh(Baja wajib terdeoksidasi sepenuhnya). | Bisa berupa baja Semi-killed atau Killed. |
| Aplikasi Khas | Kilang, pabrik petrokimia, pembangkit listrik, dan-jalur uap boiler bertekanan tinggi. | Perpipaan, sistem HVAC, komponen struktural, dan-saluran utilitas bertekanan rendah. |
Inspeksi & Pengujian ASTM A106 Gr.B
Analisis Kimia
Elemen Kunci:Memverifikasi C, Mn, P, S, danSilikon (min. 0.10%).
Proses:HarusBaja yang Dibunuh; gabungan unsur sisa (Cr, Cu, Mo, Ni, V) haruslah< 1.00%.
Tes Mekanik & Kinerja
Uji Tarik:Minimal. Kekuatan Tarik415 MPa (60ksi); Minimal. Menghasilkan240MPa (35ksi).
Uji Bending (Kurang dari atau sama dengan NPS 2):tikungan 90 derajat di sekitar mandrel; tidak ada retakan yang diizinkan.
Flattening Test (>NPS 2):Kompresi dua{0}}tahap untuk mendeteksi retakan atau cacat internal.
Pengujian Tekanan & Integritas
Uji Hidrostatis:Wajib untuksetiap panjang pipa( P=2St/D ) untuk memastikan kinerja-anti bocor.
Pengujian Non-Destruktif (NDT):Ultrasonic (UT) atau Eddy Current (ET) digunakan untuk mendeteksi cacat bawah permukaan.
Inspeksi Dimensi & Visual
Toleransi:Ketebalan dinding (WT) tidak boleh lebih dari12,5% di bawahnominal.
Visual:Permukaan harus bebas dari cacat yang merugikan (lap, jahitan, retakan). Penggilingan ringan diperbolehkan dalam batas WT.
Tes Tambahan Opsional
Layanan Khusus:Ukuran Butir, Uji Kekerasan, atauNACE MR0175(HIC/SSC) untuk lingkungan layanan asam.
Sertifikat produk Gnee
Pabrik Pipa Semaless A106 GRB
Alat uji Pipa GRB A106
Gnee Group berpartisipasi dalam pameran NECC
Kunjungan Pelanggan Gnee
Pertanyaan Umum
Q.Berapa Kisaran Ketebalan Pipa Seamless A106 Grade B?
A.Kisaran ketebalan Pipa Seamless A106 Grade B terletak antara 3mm dan 12mm.
Q. Bagaimana cara memeriksa semua barang di jalur produksi?
A: Kami memiliki inspeksi tempat dan inspeksi produk jadi. Kami memeriksa barang ketika masuk ke prosedur produksi langkah berikutnya.
Q. Dapatkah saya menyesuaikan produk?
A.Tentu saja bisa. Kami dapat memproduksi sesuai dengan sampel atau gambar teknis Anda. Kita bisa membuat cetakan dan jig.
