Deskripsi Produk
Standar: EN 10216-2
Tabung baja mulus untuk keperluan tekanan - kondisi pengiriman teknis
Bagian 2: non - tabung baja paduan dan paduan dengan sifat suhu tinggi yang ditentukan

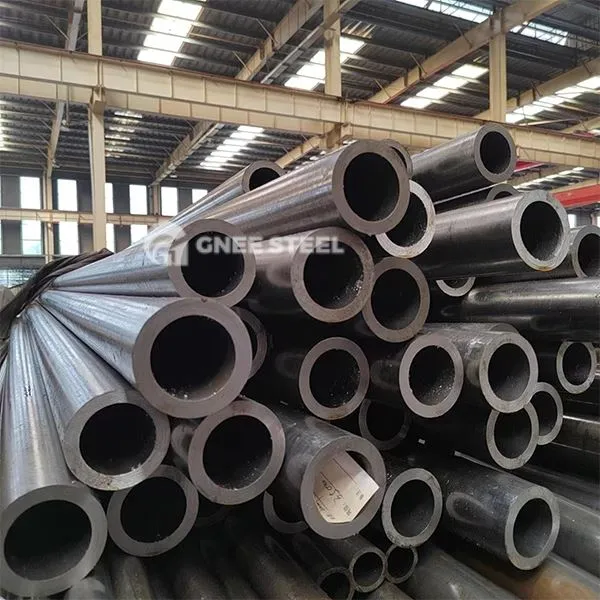

EN 10216-2 Tabung Baja Minum Detail Cepat
Pabrikan: Proses mulus
Ketebalan Dinding (WT): 2.1mm-20 mm.
Diameter luar (OD): 21 mm-509mm
Panjang: 6m atau panjang yang ditentukan sesuai kebutuhan.
Ujung: Akhir polos, ujung miring, tinju
Info tambahan
Pelabuhan Pengiriman: Tianjin, Cina
Ketentuan Pembayaran: T / T, LC
Pengiriman: 7-15 hari setelah pembayaran
Permukaan: Tabung akan dipernis (hanya di luar) untuk mencegah karat.
Penandaan: Standar + Grade Baja + Ukuran + Panas Tidak + Lot Tidak
Paket: Bundel (heksagonal), kotak kayu, peti (baja/kayu) atau sesuai kebutuhan
Nama baja non - nilai baja paduan
(1) huruf kapital P untuk keperluan tekanan;
(2) Simbol GH untuk suhu tinggi.
Proses pembuatan
(1) Proses Pembuatan Baja
Baja akan dibunuh sepenuhnya.
(2) Tabung pembuatan dan kondisi pengiriman
Tabung harus diproduksi dengan proses yang mulus.
Tabung bisa jadi panas atau dingin.
Spesifikasi Produk
EN 10216-2 Komposisi Kimia:
| Tingkat baja | C | Si | M N | P | S | Cr | Mo | Ni | Altot | Cu | Ti max | |
| Nama baja | Nomor baja | Max | Max | |||||||||
| P195GH | 1.0348 | =0.13 | =0.35 | =0.70 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P235GH | 1.0345 | =0.16 | =0.35 | =1.20 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P265GH | 1.0425 | =0.20 | =0.40 | =1.40 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| 16MO3 | 1.5415 | 0.12-0.20 | 0.40-0.90 | 0.40-0.90 | 0.025 | 0.020 | =0.30 | 0.25-0.35 | =0.30 | =0.040 | =0.30 | |
| 14Mov6-3 | 1.7715 | 0.10-0.15 | 0.15-0.35 | 0.40-0.70 | 0.025 | 0.020 | 0.30-0.60 | 0.40-0.50 | =0.30 | =0.040 | =0.30 | |
| 13CRMO4-5 | 1.7335 | 0.10-0.17 | =0.15 | 0.40-0.70 | 0.025 | 0.020 | 0.70-1.15 | 0.40-0.60 | =0.30 | =0.040 | =0.30 | |
| 10CRMO9-10 | 1.7380 | 0.08-0.14 | 0.08-0.14 | 0.30-0.70 | 0.025 | 0.020 | 2.00-2.50 | 0.90-1.10 | =0.30 | =0.040 | =0.30 | |
| 25crmo4 | 1.7218 | 0.22-0.29 | 0.22-0.29 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | =0.30 | =0.040 | =0.30 | |
| 15NICUMONB5-6-4 | 1.6368 | =0.17 | =0.17 | 0.80-1.20 | 0.025 | 0.020 | =0.30 | 0.25-0.50 | 1.00-1.30 | =0.050 | 0.50-0.80 | |
| X10crmovnb9-1 | 1.4903 | 0.08-0.12 | 0.08-0.12 | 0.30-0.60 | 0.025 | 0.020 | 8.00-9.50 | 0.85-1.05 | =0.40 | =0.040 | =0.30 | |
| Unsur yang tidak termasuk dalam tabel ini tidak akan sengaja ditambahkan ke baja tanpa persetujuan pembeli, kecuali untuk embernents yang dapat ditambahkan untuk menyelesaikan gips. Semua tindakan yang tepat harus diambil untuk mencegah penambahan elemen yang tidak diinginkan dari memo atau bahan lain yang digunakan dalam proses pembuatan baja | ||||||||||||
| b Persyaratan ini tidak berlaku asalkan baja mengandung jumlah yang cukup dari elemen pengikatan nitrogen lainnya yang harus dilaporkan. Saat menggunakan titanium, produser harus memverifikasi bahwa (al+ti/2) =0, 020% | ||||||||||||
| C Opsi 2: Untuk memfasilitasi operasi pembentukan berikutnya, kandungan tembaga maksimum yang disepakati lebih rendah dari yang ditunjukkan dan konten timah maksimum yang disepakati yang disepakati berlaku | ||||||||||||
| d Konten elemen -elemen ini tidak perlu dilaporkan kecuali dengan sengaja ditambahkan ke gips | ||||||||||||
| e untuk ketebalan dinding =30 mm Kandungan karbon dapat meningkat sebesar 0,02% untuk analisis cetakan dan produk | ||||||||||||
| f Nilai karbon atas 0,23 % tidak boleh dilampaui untuk analisis produk | ||||||||||||
EN 10216-2 Properti Mekanik:
| Tingkat baja | Sifat tarik pada suhu kamar | Properti Dampak AB | |||||||||||
| Nama baja | Nomor baja | Kekuatan luluh bagian atas atau kekuatan bukti REH atau RP0.2 untuk ketebalan dinding t min. |
Tarik Kekuatan Rm |
Pemanjangan Satu menit. % A |
Rata -rata minimum energi diserap kv j pada suhu derajat | ||||||||
| T Kurang dari atau sama dengan 16 | 160<> | 40<> | 60<> | l | t | l | t | ||||||
| MPa | MPa | MPa | MPa | MPa | 20 | 0 | -10 | 20 | 0 | ||||
| P195GH | 1.0348 | 195 | 320-440 | 27 | 25 | 40 c | 28 d | 27c | |||||
| P235GH | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 | 40 c | 28 d | 27c | |||
| P265GH | 1.0425 | 265 | 255 | 245 | 410-570 | 23 | 21 | 40 c | 2s d | 27C | |||
| 16MO3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 | 40 c | 27 c | ||||
| 14Mov6-3 | 1.7715 | 320 | 320 | 310 | 460-610 | 20 | 18 | 40 c f | 27 c | ||||
| 13CRMO4-5 | 1.7335 | 290 | 290 | 280 | 440-590 | 22 | 20 | 40 c | 27 c | ||||
| 10CRMO9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 | 40 c | 27 c | ||||
| 25crmo4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 | 40 c f | 27 c | ||||
| 15NICUMONB5-6-4 | 1.6368 | 440 | 440 | 440 | 440e | 610-780 | 19 | 17 | 40 c f | 27 c | |||
| X10crmovnb9-1 | 1.4903 | 450 | 450 | 450 | 450 | 630-830 | 19 | 17 | 40 c f | 27 c | |||
| a i=longitudinal t=transverse | |||||||||||||
| b Untuk diverifikasi ketika opsi 4 dan/atau 5 adalah/ditentukan, kecuali catatan kaki f) berlaku | |||||||||||||
| C Opsi 4: Dampak energi harus diverifikasi. | |||||||||||||
| D Opsi 5: Energi dampak longitudinal harus diverifikasi. | |||||||||||||
| e untuk ketebalan dinding 60 mm< T =80mm | |||||||||||||
| f uji dampak wajib untuk ketebalan dinding t =16 mm | |||||||||||||
EN 10216-2 Perlakuan panas tabung boiler:
| Tingkat baja | Perlakuan panas a | Austenizing | Tempering | |||
| Nama baja | Nomor baja | Derajat suhu | Media pendingin | Derajat suhu | Media pendingin | |
| P195GH | 1.0348 | +N b | 880 hingga 940 | Udara | - | - |
| P235GH | 1.0345 | +N b | 880 hingga 940 | Udara | - | - |
| P265GH | 1.0425 | +N b | 880 hingga 940 | Udara | - | - |
| 16MO3 | 1.5415 | +N b | 890 hingga 950 | Udara | - | - |
| 14Mov6-3 | 1.7715 | +Nt bc | 930 hingga 990 | Udara | 680 TO730 | udara |
| 13CRMO4-5 | 1.7335 | +Nt bc | 900 hingga 960 | Udara | 660 hingga 730 | udara |
| 10CRMO9-10 | 1.738 | +Nt bc | 900 hingga 960 | Udara | 680 hingga 750 | udara |
| 25crmo4 | 1.7218 | +Qt | 860 hingga 900 | Udara atau cairan | 620 hingga 680 | udara |
| 15NICUMONB5-6-4 | 1.6368 | +Nt c | 880 hingga 980 | Udara | 580 hingga 680 | udara |
| X10crmovnb9-1 | 1.4903 | +Nt c | 1040 hingga 1090 | udara | 730 hingga 780 | udara |
| a +n=normalisasi, +nt=normalisasi +tempering, +qt=quenching +tempering (udara atau cair), +i=anil isotermal. | ||||||
| B menormalkan termasuk pembentukan normalisasi. | ||||||
| c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >0,15 untuk menerapkan pendinginan dan tempering untuk mencapai struktur yang dimaksud dan sifat material. Keputusan harus diserahkan kepada kebijaksanaan pabrikan tetapi akan dinyatakan kepada pelanggan pada saat penyelidikan dan ketertiban. Tabung baja yang dirawat sedemikian rupa harus ditetapkan oleh nama baja yang ditambah dengan simbol +qt. | ||||||
Dimensi Toleransi EN 10216-2
Toleransi pada diameter luar dan tebal dinding
| Diameter luar d mm | Toleransi pada D |
Toleransi pada T untuk rasio T/D | |||
| Kurang dari atau sama dengan 0,025 | > 0,025 Kurang dari atau sama dengan 0,050 |
> 0,050 Kurang dari atau sama dengan 0,10 |
> 0,10 | ||
| D Kurang dari atau sama dengan 219,1 | ± 1% atau ± 0,5mm mana yang lebih besar |
± 12,5% atau ± 0,4mm mana yang lebih besar | |||
| D> 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| A untuk diameter luar D lebih besar dari atau sama dengan 355,6 mm diizinkan untuk melebihi ketebalan dinding atas secara lokal dengan 5% ketebalan dinding lebih lanjut | |||||
Toleransi pada diameter dalam dan ketebalan dinding
| Toleransi pada diameter dalam | Toleransi pada T untuk rasio T/D | |||||
| d | D min | Kurang dari atau sama dengan 0,03 | > 0,03 Kurang dari atau sama dengan 0,06 |
> 0,06 Kurang dari atau sama dengan 0,12 |
> 0,12 | |
| ± 1% atau ± 2 mm mana yang lebih besar | (+ 2%, 0) atau (+ 4 mm, 0) | mana yang lebih besar | ± 20% | ± 15% | ± 12,5% | ± 10% a |
| aUntuk diameter luar D lebih besar dari atau sama dengan 355,6 mm diizinkan untuk melebihi ketebalan dinding atas secara lokal dengan 5% ketebalan dinding lebih lanjut | ||||||
Toleransi pada diameter luar dan ketebalan dinding minimum
| Diameter luar d mm | Toleransi pada d | Toleransi pada t min untuk rasio t min /d | |||
| Kurang dari atau sama dengan 0,02 | > 0,02 Kurang dari atau sama dengan 0,04 |
> 0,04 Kurang dari atau sama dengan 0,09 |
> 0,09 | ||
| D Kurang dari atau sama dengan 219,1 | ± 1% atau ± 0,5mm mana yang lebih besar |
(+ 28%, 0) atau (+ 0.8 mm, 0) mana yang lebih besar | |||
| D> 219,1 | + 50% 0 |
+ 35% 0 |
+ 28% 0 |
+ 22% a 0 |
|
| aUntuk diameter luar D lebih besar dari atau sama dengan 355,6 mm diizinkan untuk melebihi ketebalan dinding atas secara lokal dengan 5% ketebalan dinding lebih lanjut | |||||
Toleransi pada diameter dalam dan ketebalan dinding minimum
| Toleransi di dalam diameter |
Toleransi pada t min untuk a Rasio t min /d |
|||
| d | D min | Kurang dari atau sama dengan 0,05 | > 0,05 Kurang dari atau sama dengan 0,1 |
> 0,1 |
| ± 1% atau ± 2 mm mana yang lebih besar |
(+2%, 0) atau (+ 4 mm, 0) mana yang lebih besar | + 35% 0 |
+ 28% 0 |
+ 22% a 0 |
| aUntuk diameter luar D lebih besar dari atau sama dengan 355,6 mm diizinkan untuk melebihi ketebalan dinding atas secara lokal dengan 5% ketebalan dinding lebih lanjut | ||||
Toleransi pada panjang yang tepat
Dimensi dalam mm
| Panjang l | Toleransi pada panjang yang tepat |
| L kurang dari atau sama dengan 6000 | +10 0 |
| 6000 |
+15 0 |
| L> 12 000 | + Dengan persetujuan 0 |
Dimensi yang disukai
dimensi dalam mm
Tabel 6 (lanjutan)
dimensi dalam mm
Pengujian
(1) Analisis Kimia
(2) Uji tarik (uji tarik pada suhu kamar, uji tarik pada suhu tinggi)
(3) Tes perataan
(4) Tes tarik dering
(5) Tes Expanding Drift
(6) Tes yang berkembang cincin
(7) Tes Dampak
(8) Uji keketatan bocor (uji hidrostatik, uji elektromagnetik)
(9) Inspeksi Dimensi
(10) Pemeriksaan Visual
(11) non - pengujian destruktif
Tanda
Menandai untuk diterapkan
Penandaan harus ditandai secara tak terhapuskan pada setiap tabung setidaknya di satu ujung. Untuk tabung dengan diameter luar D kurang dari atau sama dengan 51 mm penandaan pada tabung dapat diganti dengan tanda pada label yang terpasang pada bundel atau kotak.
Perlindungan
Tabung akan dikirimkan dengan lapisan pelindung sementara atau lapisan yang tahan lama dan/atau lapisan
EN10216-2 Pipa mulus dalam stok
Informasi pemesanan
Informasi wajib
a) kuantitas (massa atau panjang atau angka total);
b) istilah "tabung";
c) dimensi;
d) penunjukan tingkat baja sesuai dengan bagian EN 10216 ini;
e) Kategori uji untuk non - baja paduan.
Opsi
1) Finishing dingin.
2) Pembatasan kandungan tembaga dan timah.
3) Analisis Produk.
4) Pengujian Dampak.
5) Pengujian dampak longitudinal di - 10 derajat C untuk nilai baja non-paduan.
6) Pengujian tarik pada suhu tinggi.
7) Pemilihan Metode Uji Kencangkan -.
8) non - pengujian destruktif untuk tabung uji 2 tabung untuk deteksi ketidaksempurnaan transversal.
9) non - pengujian destruktif untuk tabung kategori 2 uji untuk deteksi ketidaksempurnaan laminar.
10) Persiapan Akhir Khusus.
11) Set dimensi selain D dan T.
12) Panjang yang tepat).
13) Jenis dokumen inspeksi selain dari dokumen standar.
14) Tes Tes untuk Kebocoran Hidrostatik - Tes KETENTUAN.
15) Pengukuran ketebalan dinding menjauh dari ujungnya.
16) Non - Metode pengujian destruktif.
17) Penandaan tambahan.
18) Perlindungan.
