Apa itu bahan 15m03?
Pipa paduan 15Mo3 boiler adalah tabung bundar berdinding tebal yang terbuat dari bahan 15Mo3, terutama digunakan pada permukaan pemanas boiler bertekanan rendah dan sedang dengan tekanan kerja tidak melebihi 5,88 MPa dan suhu di bawah 450 derajat, serta pada economizer dan superheater boiler bertekanan tinggi. Kekuatan tariknya berkisar antara 450 hingga 600 MPa, dengan kekuatan luluh lebih besar dari atau sama dengan 270 MPa.
Pipa mengalami pendinginan dan pengerasan oli, dengan kisaran suhu pendinginan 800 hingga 850 derajat dan suhu temper dikontrol antara 150 derajat dan 200 derajat, mencapai kekerasan di atas HRC60 setelah perawatan. Produk ini tersedia dalam berbagai spesifikasi, dan bila ketebalannya tidak melebihi 8 mm, dapat diterapkan di bidang industri seperti punching dies dan stamping dies.
Setara dengan bahan 15mo3
DIN 17155 15Baja Mo3 terutama digunakan untuk boiler dan bejana bertekanan dengan suhu tinggi yang setara denganEN10028 16Mo3 dan UNI5869 15Mo3, 15D3 (NFA 36205 ) dan ASTM A204Gr.
Komposisi kimia bahan 15mo3
| Karbon | Silikon | mangan | Fosfor | Sulfur | Molibdenum | Nikel | Kromium | Tembaga | Yang lain |
|---|---|---|---|---|---|---|---|---|---|
| 0.12 – 0.20 | 0.10 – 0.35 | 0.40 – 0.80 | 0.035 | 0.035 | 0.25-0.35 | – | – | – | – |
Sifat Mekanik 15mo3
| Kekuatan Hasil | Kekuatan Tarik | Perpanjangan A5 menit | |||
|---|---|---|---|---|---|
| MPa min | ksi menit | MPa min | MPa min | ksi menit | Persentase |
| 450 | 600 | – | 22 | ||
DIN17175 15Mo3 vs A213 T11
| Barang Perbandingan | MAKAN17175 15Mo3 | ASME A213 T11 |
|---|---|---|
| Sistem Standar | Standar Jerman (DIN) | Standar Amerika (ASME) |
| Jenis Bahan | Baja Paduan Rendah (Krom-Baja Molibdenum) | Baja Paduan Rendah (Krom-Baja Molibdenum) |
| Komposisi Kimia Khas | C: 0,12-0,20%, Si: Kurang dari atau sama dengan 0,35%, Mn: 0,40-0,90%, P: Kurang dari atau sama dengan 0,025%, S: Kurang dari atau sama dengan 0,010%, Cr: 0,30-0,70%, Mo: 0,25-0,35% | C: 0,05-0,15%, Si: 0,10-0,50%, Mn: 0,30-0,60%, P: Kurang dari atau sama dengan 0,025%, S: Kurang dari atau sama dengan 0,025%, Cr: 0,90-1,30%, Mo: 0,44-0,65% |
| Kekuatan Tarik | 450-600MPa | 415-585 MPa |
| Kekuatan Hasil | Lebih besar dari atau sama dengan 270 MPa | Lebih besar dari atau sama dengan 205 MPa |
| Pemanjangan | Lebih besar dari atau sama dengan 22% | Lebih besar dari atau sama dengan 30% |
| Aplikasi Khas | Tabung permukaan pemanas boiler bertekanan rendah dan sedang (Kurang dari atau sama dengan 5,88 MPa, Kurang dari atau sama dengan 450 derajat) | Tabung superheater boiler bertekanan tinggi, tabung reheater (Lebih besar dari atau sama dengan 9,8 MPa, 450-650 derajat) |

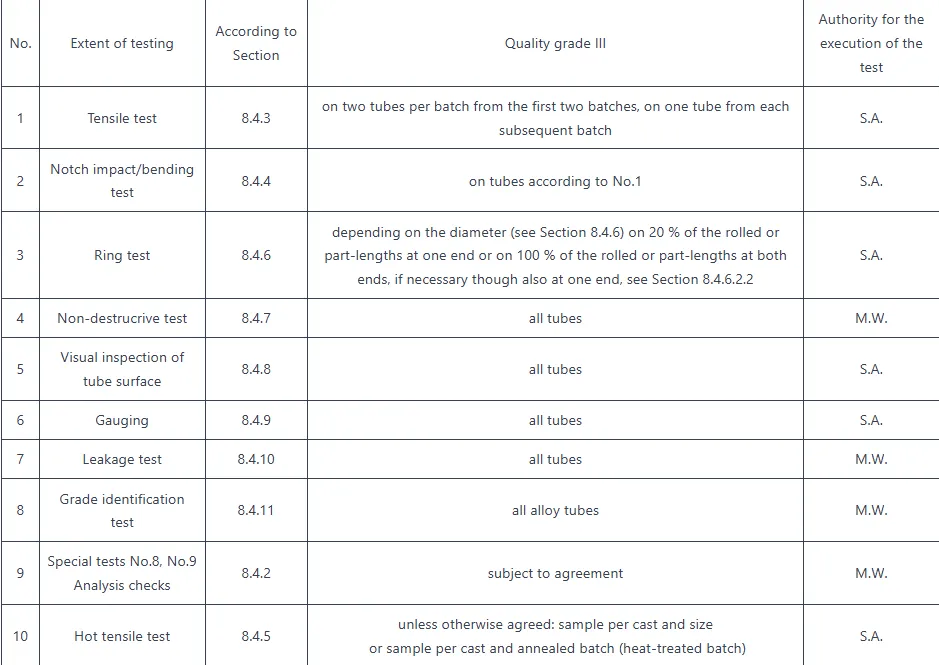

Persyaratan Mutu III
DIN17175 15mo3 Pabrik pipa mulus
