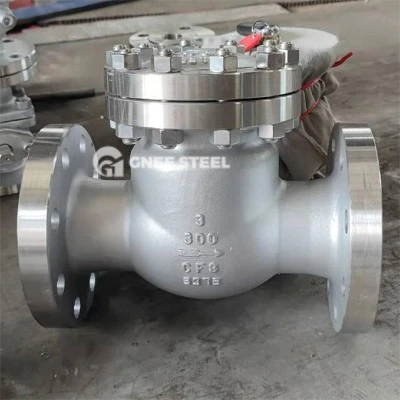

I. Prinsip kerja katup periksa ayunan
Katup periksa ayunan adalah katup otomatis umum yang komponen intinya adalah cakram, biasanya terbuat dari logam atau karet. Disk terhubung ke badan katup melalui pin engsel atau poros, memungkinkannya berputar bebas di bawah tekanan cairan. Saat cairan mengalir dari saluran masuk ke outlet, tekanan bekerja pada disk, mengatasi gravitasi dan gaya pegas ke ayun terbuka secara otomatis. Pada titik ini, cakram terpisah dari kursi, memungkinkan aliran fluida tanpa hambatan. Saat aliran balik terjadi, disk ayunan tutup Di bawah tekanan cairan, tempat duduk erat terhadap tubuh katup untuk membentuk segel dan mencegah aliran balik. Operasi otomatis ini membutuhkan tidak ada kekuatan eksternal, hanya mengandalkan arah cairan.
Ii. Jenis dan prinsip katup periksa
Di luar katup periksa ayunan, ada beberapa jenis lainnya, masing -masing dengan prinsip dan aplikasi kerja yang berbeda:
Lift Check Valves:
Disc Slide di sepanjang garis tengah vertikal dari tubuh katup. Forward Flow mengangkat disk melalui tekanan media, memungkinkan bagian; Aliran terbalik menyebabkan cakram menjadi turun dan segel di bawah gravitasi/resistensi. Hanya diinstal secara horizontal, cocok untuk tekanan - yang tinggi, - bore.
Katup periksa wafer:
Dipasang antara flensa untuk kekompakan dan kesederhanaan. Beroperasi mirip dengan katup periksa angkat melalui gerakan disk. Ideal untuk - kecil ke - pipa medium.
Katup periksa diam:
Dirancang untuk meminimalkan kebisingan Selama penutupan. Diterapkan dalam noise - lingkungan sensitif (misalnya, rumah sakit, sekolah) melalui geometri/bahan disk yang dioptimalkan.
Katup periksa kupu -kupu:
Fitur Disk menyerupai piring katup kupu -kupu, menawarkan resistensi aliran rendah. Buka di bawah aliran ke depan, ditutup terhadap aliran balik. Biasanya Instalasi horizontal.
Katup periksa bola:
Mempekerjakan cakram bola atau hemisferis yang terbuka/ditutup melalui gaya cairan. Kompak dan andal, digunakan dalam sistem industri perumahan/kecil -.
Lambat - penutupan katup periksa:
Menunda penutupan ke mengurangi palu air. Memanfaatkan aliran fluida terbalik untuk memperlambat gerakan cakram, melindungi saluran pipa dalam pasokan air/sistem kimia
