Deskripsi Produk

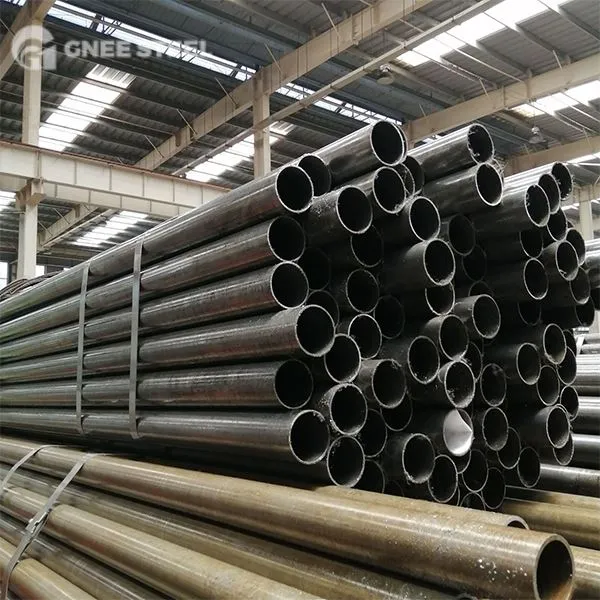

ASTM A192/ASME SA192 mencakup minimum - dinding - ketebalan, boiler baja karbon yang mulus, dan tabung superheater untuk layanan tekanan - tinggi.
Ukuran dan ketebalan tubing yang biasanya dilengkapi dengan spesifikasi ini adalah 1/2 in. Hingga 7 in (12,7 hingga 177,8 mm) diameter luar dan 0,085 hingga 1.000 in (2,2 hingga 25,4 mm), inklusif, dalam ketebalan dinding minimum. Tubing memiliki dimensi lain dapat dilengkapi, asalkan tabung tersebut memenuhi semua persyaratan lain dari spesifikasi ini.
Nilai -nilai yang dinyatakan dalam inci - pound unit atau unit SI harus dianggap secara terpisah sebagai standar. Di dalam teks, unit SI ditampilkan dalam tanda kurung. Nilai -nilai yang dinyatakan dalam setiap sistem tidak setara dengan tepat; Oleh karena itu, setiap sistem harus digunakan secara independen dari yang lain. Menggabungkan nilai dari kedua sistem dapat menghasilkan kesesuaian non- dengan spesifikasi. Unit inci - pound berlaku kecuali jika penunjukan "M" dari spesifikasi ini ditentukan dalam urutan.
Diameter luar: 12.7-177.8mm
Ketebalan Dinding: 2.2-25.4mm
Panjang: 6-32m
Ketik: tabung lurus, u - tabung tikungan
Perlakuan Panas:
Hot - tabung jadi tidak perlu dirawat panas. Tabung jadi dingin harus dirawat panas setelah dingin akhir - finishing pada suhu 1200 derajat F [650 derajat] atau lebih tinggi.
Spesifikasi Standar
ASTM A192/ASME SA192 High - Tekanan Komposisi Kimia Tabung Boiler Karbon Steel
| Nilai | Komposisi Kimia (%) | |||||
| Jenis | C | Si | M N | P | S | |
| ASTM A192/ASME SA192 | Mulus | 0.06~0.18 | 0.25max | 0.27~0.63 | 0,035max | 0,035max |
ASTM A192/ASME SA192 Properti Mekanik Tabung Boiler
| Nilai | Perpanjangan % | Uji tarik MPA atau N/mm2 | |
| A | Kekuatan Yield Min | Kekuatan tarik | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 Baja tabung untuk persyaratan kekerasan boiler
| Nomor kekerasan Brinell | Nomor Kekerasan Rockwell |
| (Tabung 0,200 in. [5,1 mm] dan lebih dari ketebalan dinding) | (Tabung kurang dari 0,200 in. [5,1 mm] dalam ketebalan dinding) |
| 137 HB | 77 HRB |
| Ukuran tabung untuk penukar panas & kondensor & boiler | |||||||||||
| Diameter luar | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Ketebalan dinding mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | inci | Berat kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Bentuk tabung:Straight & u - Bend & Finned & Coiled | |||||||||||
| Tabung Stainless Steel:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Tabung baja karbon & paduan:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||
GNEE A192/SA192 PIPE DI
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels - Pipa dan tabung mulus - A192 Tabung baja mulus - ASME SA192 Tabung baja - ASME SA192 Tabung Superheater {{17} superheaters {{{18 {18} {{{{17} {{{{{17 {{{17 {{{{17 {{{{17 {{{{17 {{{17 {{{{17 {{{{17 {{{{{17 {{{{17 {{{17 {{{{{17 {{{{{17 {{{17 {{{17 {{{17 {{{17 {{{17 {{{{{17 {{{17 {
Perbandingan ASTM A192/SA192 dan tabung baja karbon lainnya dan bahan pipa
- Vs ASTM A106 Gr.B:ASTM A106 GR.B Pipa baja karbon umumnya digunakan untuk suhu - tinggi, tinggi -} pipa, tetapi tidak dirancang khusus untuk ketebalan dinding minimum yang diperlukan untuk boiler/superheater. ASTM A106 GR.B Pipa baja karbon biasanya memiliki dinding yang lebih tebal daripada A192/SA192 dari spesifikasi yang sama, menawarkan tekanan yang lebih tinggi - kapasitas bantalan tetapi perpindahan panas yang sedikit lebih rendah dan biaya yang lebih tinggi. ASTM A106 GR.B Pipa baja karbon umum digunakan dalam saluran uap utama boiler dan saluran air umpan, sementara ASTM A192/SA192 pipa baja karbon dirancang khusus untuk superheater dan bundel penukar panas boiler, di mana dinding tipis diperlukan untuk perpindahan panas yang efisien.
- Vs ASTM A210 GR.A1:ASTM A210 GR.A1 adalah tabung mulus mangan mangan {{3} {3} {3} {3 {{3 {3 {3 {3 Karena kandungan karbon yang lebih tinggi, kekuatan dan kekerasannya melampaui A192/SA192, dan terutama digunakan dalam aplikasi yang membutuhkan kekuatan yang lebih tinggi.
Tes dan inspeksi yang diperlukan untuk ASTM A192/SA192 Pipa Baja Karbon
- Pengujian Tarik: Ini dilakukan pada sampel yang diambil dari setiap batch tabung baja untuk memverifikasi kekuatan tarik, kekuatan luluh, dan perpanjangan.
- Pengujian Kekerasan: Ini biasanya dilakukan pada setiap tabung atau batch.
- Pengujian Tekanan Hidrolik: Ini wajib untuk setiap tabung. Tekanan uji sangat tinggi dan dipelihara setidaknya selama 5 detik untuk memastikan tidak ada kebocoran atau deformasi permanen, memastikan keamanan di bawah tekanan.
- Non - Pengujian destruktif: Standar biasanya membutuhkan pengujian arus eddy atau pengujian ultrasonik (atau kombinasi keduanya) untuk mendeteksi cacat longitudinal, dan ini harus dilakukan pada setiap tabung.
Penggunaan & Aplikasi:
1.Boiler tabung: tabung A192/SA192 terutama digunakan dalam sistem boiler untuk aplikasi tekanan - tinggi dan super pemanasan super. Mereka banyak digunakan di pembangkit listrik, pembangkit energi termal, dan boiler industri untuk menghasilkan uap. Tabung A192/SA192 menunjukkan konduktivitas termal yang sangat baik dan kekuatan tarik tinggi, membuatnya cocok untuk menangani suhu dan tekanan yang tinggi.
2. Penukar pemanasan: tabung A192/SA192 digunakan dalam penukar panas di mana perpindahan panas yang efisien diperlukan. Tabung -tabung ini sering digunakan dalam aplikasi yang melibatkan fluida - ke - fluida atau gas - ke - pertukaran panas fluida, seperti dalam sistem HVAC, unit pendingin, dan peralatan proses industri. Konstruksi tabung A192/SA192 yang mulus memastikan aliran fluida yang halus dan meminimalkan penurunan tekanan.
3.Condensers: Tabung A192/SA192 menemukan aplikasi dalam unit kondensor yang merupakan bagian dari berbagai sistem seperti pembangkit listrik dan unit pendingin. Kondensor bertanggung jawab untuk mentransfer panas dari uap ke keadaan cair, dan tabung A192/SA192 menawarkan kemampuan perpindahan panas yang sangat baik untuk tujuan ini.
4. Penyempurnaan Petroleum: Tabung A192/SA192 kadang -kadang digunakan dalam proses pemurnian minyak bumi, terutama dalam aplikasi yang melibatkan suhu - tinggi dan cairan tekanan- tinggi. Tabung ini digunakan untuk pertukaran panas, transportasi cairan, dan fungsi kritis lainnya dalam operasi pemurnian.
